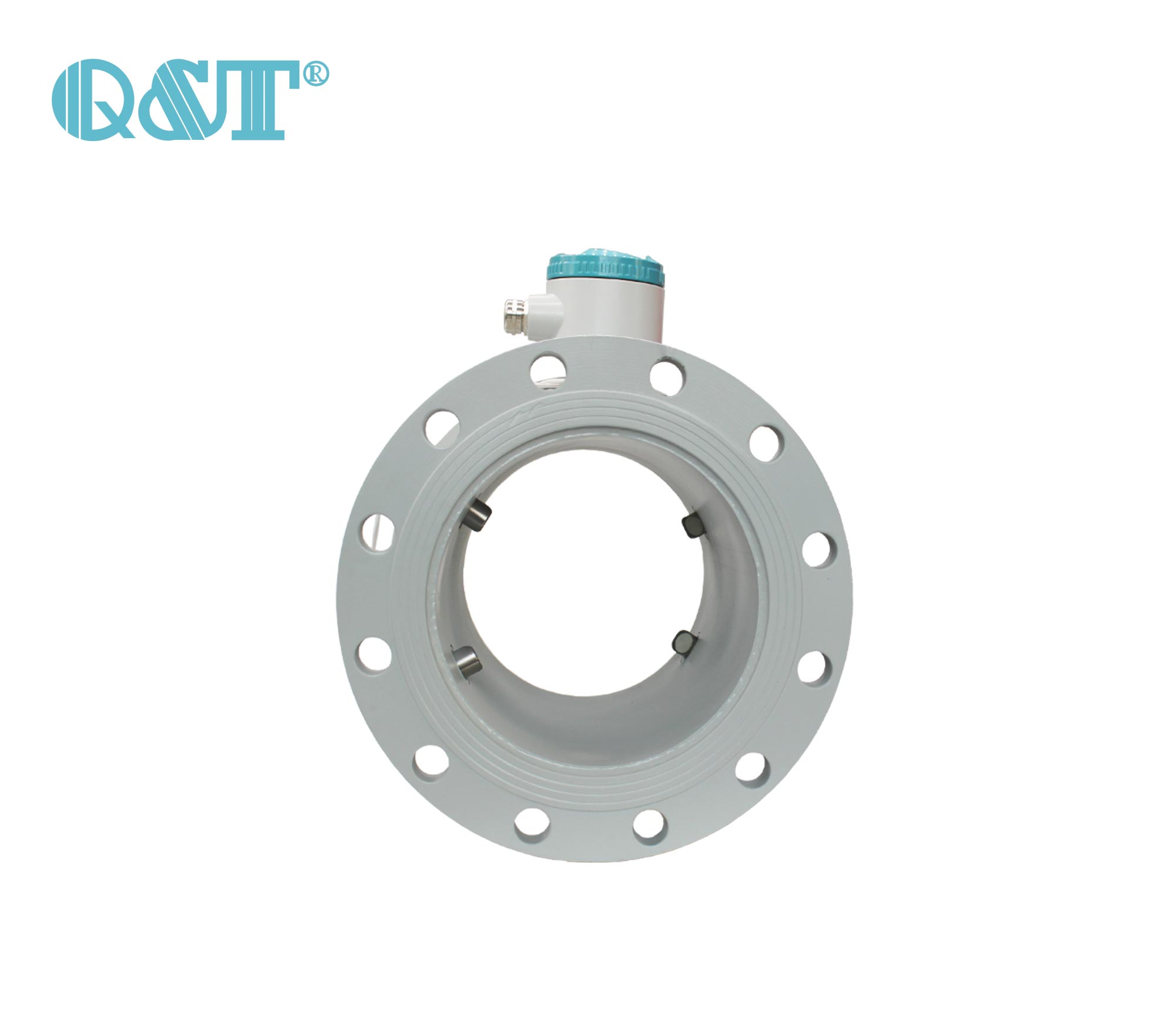

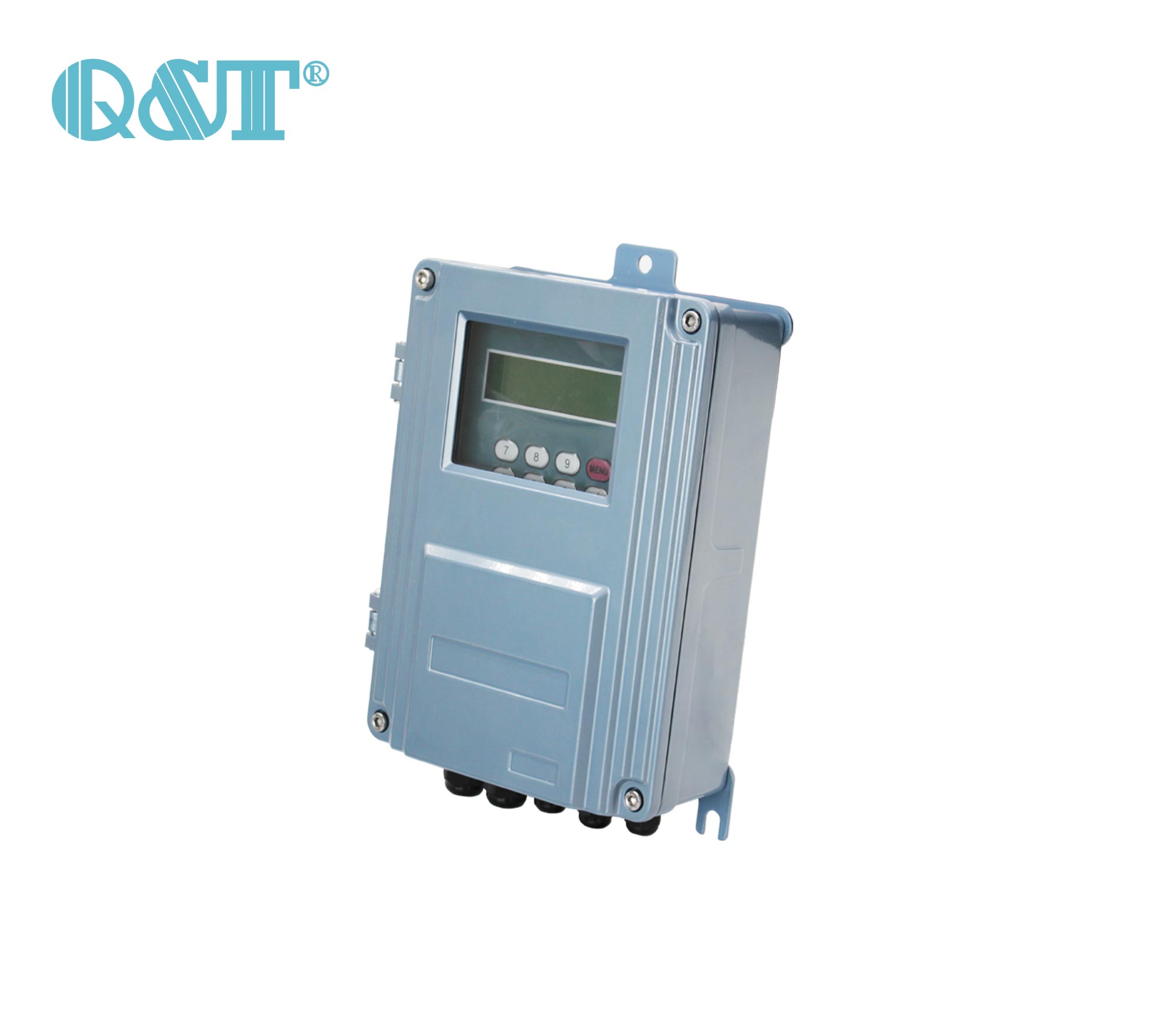

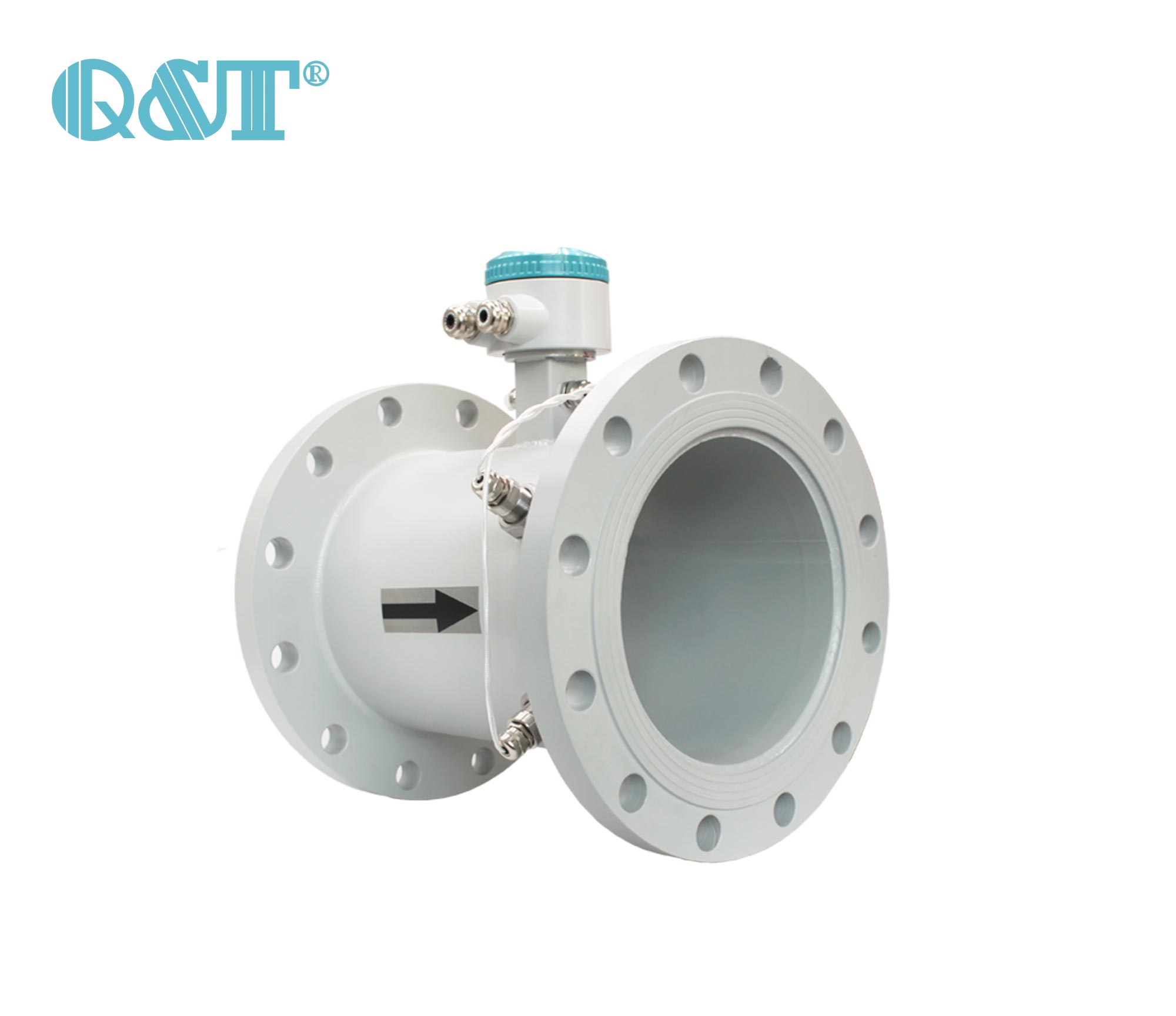

    雙聲道超聲波流量計
    QTLS液體超聲流量計（以下簡稱超聲流量計）是由流量傳感器、溫度傳感器、溫度傳感器（可選功能）、微處理器等組成，采用先進的超聲波測量技術，用于計量流經管道中水流量的儀表。該超聲流量計可通過4-20Ma接口、RS-485接口其他設備通信，組成遠傳抄表管理系統，供水單位可以隨時抄取表中數據，方便對用戶用水量的管理。

    ?
    分享到:
    產品特點
    使用方法
    注意事項
    技術參數
    產品特點
    1、0.5%線性度，0.2%重復性；
    2、非導電/特殊介質測量；
    3、低電壓多脈沖平衡發射接收；
    4、正向/負向/凈累積器；
    5、隔離RS-485接口，支持MODBUS RTU；
    6、抗干擾設計，電氣隔離的直流電源供電；
    7、內置熱量測量/熱量計；
    8、2路二線制PT1000鉑電阻輸入電路；
    9、1路模擬4-20mA輸出，OCT頻率信號輸出；
    10、可選直流/交流/220交流供電；
    11、每個周期采樣次數提高到128次，22皮秒時差測量分辨率；
    使用方法
    （1）、窗口簡介
    窗口主要分組為：流量顯示、傳感器設置、通信設置、輸出設置、清除流量、4~20mA校準等。其各個分組說明如下：
    1.流量顯示：用于顯示窗口，顯示瞬時流量、正累積流量、負累積流量、凈累積流量、瞬時流速、日期時間、電流輸出等。
    2.傳感器設置：設置傳感器類型，管道外徑、管壁厚度、流體種類、探頭類型、探頭安裝方法等參數，顯示安裝距離等。
    3.通信設置：設置RS485通信波特率，modbus RTU通信地址等。
    4.輸出設置：用于設置4~20mA所對應的瞬時流量，OCT脈沖輸出相關
    5.清除流量：用于清除累計流量、歷史流量記錄等，清除累計流量計需要密碼，密碼請同廠家聯系。
    6.4~20mA校準：用于校準4~20mA輸出校準。
    （2）、快速輸入管道參數和步驟：
    1. M50，傳感器類型（主機支持多種探頭），傳感器主要有插入式、表貼式或者參數已經寫入設備的特定的傳感器；如果傳感器為管段一體式管段且參數沒有寫入設備，如DN100，DN200，則傳感器類型選擇插入式；已經寫入特殊參數的管段一體式管段除外。
    2. M56管道內徑
    3. M57管壁厚度：M50選擇為表貼式有此項
    4. M58管道材質：M50選擇為表貼式有此項
    5. M64流體類型：默認為水
    6. M51探頭安裝方式：Z、V、N、W，M50選擇為表貼式有此項
    7. M137固化參數（此操作非常重要）
    8. M9501設置為傳感器設置
    9.M518顯示Q(信號質量)，T（時間傳輸比）；一般情況下要求Q（信號質量）大于50%，時間傳輸比T在100±3%以內；M543查看信號質量，要求信號質量大于40%
    10. M514顯示第一聲道的瞬時流量。
    11. M9501設置為流量顯示界面
    如果設備為雙聲道流量計，則還需要查看第二聲道傳感器數據，查詢與設置方法與第10、11步相同，但是窗口則變?yōu)镸618、M614、M543。
    （3）、判斷流量計工作是否正常
    > M518: 如果Q>80 97%<T<103%，M543信號強度>50，則儀表第一聲道正常工作
    > M618: 如果Q>80 97%<T<103%，M543信號強度>50，則儀表第二聲道正常工作
    注意事項
    1、觀察安裝現場管道是否滿足直管段前10D后5D以及離泵30D的距離。(D為管道內直徑)
    2、確認管道內流體介質以及是否滿管。
    3、確認管道材質以及壁厚(充分考慮到管道內壁結垢厚度)
    4、確認管道使用年限，在使用10左右的管道，即使是碳鋼材質，建議也采用插入式安裝。
    5、前四步驟完成后可確認使用何種傳感器安裝
    6、開始向表體輸入?yún)?shù)以確定安裝距離。
    7、非常重要：精確測量出安裝距離。
    技術參數

    項目 性能，參數
    測

    量

    主

    機    		 精 度 1.0 %
    重 復 性 0.2%
    流速范圍 0.1 ~ ±7 m/s。
    測量原理 超聲波傳播時差原理，32位CPU工作，8字節雙浮點運算。
    測量周期 50mS. (每秒20次，每個周期采集64組數據)。
    顯    示 2×10或者4*8背光型漢字液晶顯示器，低功耗為段碼液晶顯示。
    操   作 4×4輕觸鍵盤/4按鍵輸入。
    輸   入 2路二線制PT1000鉑電阻輸入回路，可實現熱量計量功能
    輸    出 電流信號：4~20mA, 阻抗0~500W,浮空，精度0.1%FS。
    脈沖信號：正、負、凈流量及熱量累計脈沖OCT輸出。
    數據接口：標準隔離RS-485接口。
    其他功能 記憶日、月、年累積流量。
    故障自診斷功能；網絡工作方式等。
    傳 感 器 中型標準M1型，適用于管徑DN50～DN700mm
    插入式：測量管道材質不限（可焊接、不可焊接都可以）適用于管徑DN80以上。
    標準管段式：適用于管徑DN10-DN400，整機測量精度±0.5%。
    電纜長度 可加長至100m（超過此長度請同廠家聯系）。
    管道 襯   材 鋼、不銹鋼、鑄鐵、硬質塑料、水泥管等一切質地密致管道，允許有襯里。
    內   徑 50mm -300mm。
    直管段長度 上游≥10D，下游≥5D，距泵出口處≥30D。
    流

    體    		 種   類 水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。
    濁 　度 ≤10000 ppm, 且氣泡含量小。
    溫   度 -10~150℃。
    流   向 可對正反向流量分別計量，并可計量凈流量。
    工作環境 溫   度 主機：-10-70℃ （大于此溫度范圍要求請與廠家聯系）
    探頭：-30℃ ~ +150℃
    濕   度 主機：85%RH
    探頭：可浸水工作，水深≤3米。
    電    源 JHA型普通版：DC24V ，AC220V供電方式。
    JHA型低功耗版：3.6v鋰電池/5~9V (或者9~36V)。

    ?
