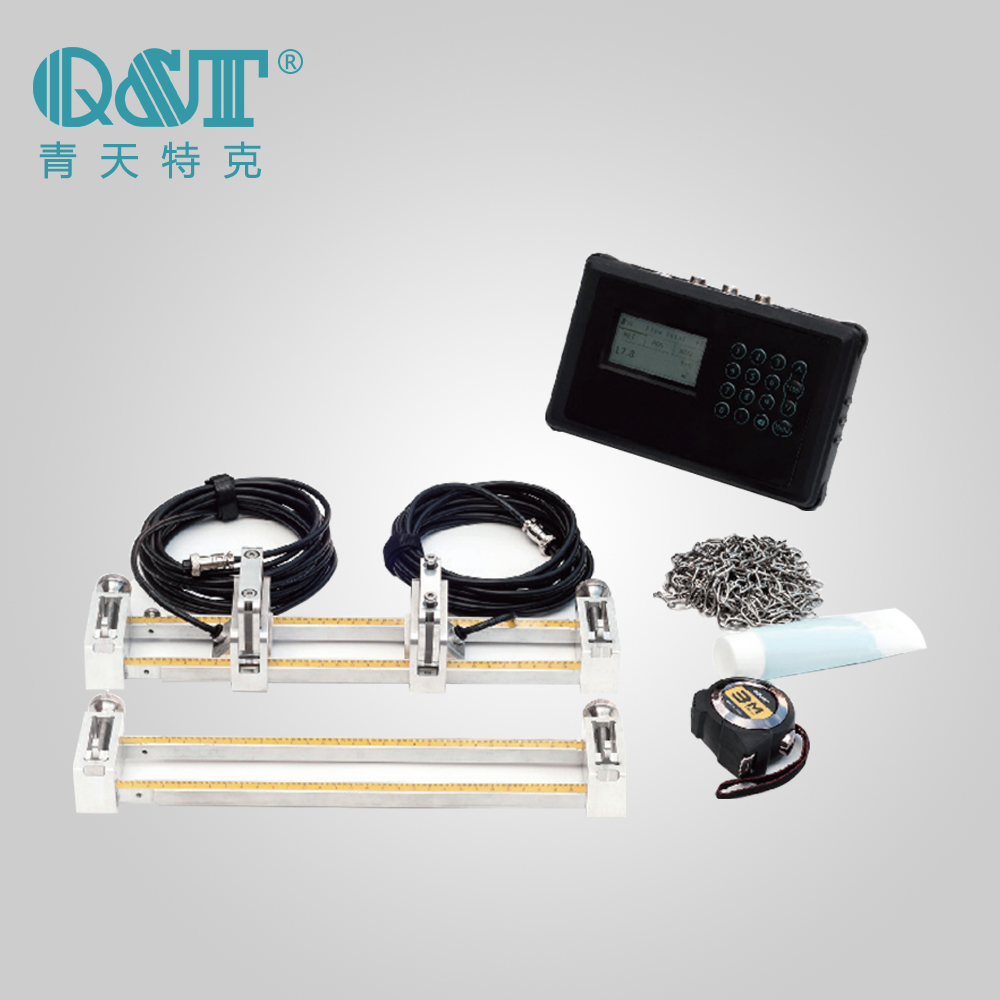

    手持式超聲波流量計
    QTDS-C100H型系列超聲波量計大量的選用了世界著名的半導體生產廠商諸如:Philips Maxim Ti Winbond andXilinx.硬件設計簡單、軟件功能強大和界面的友好。它采用了 低電壓多脈沖平衡發射接受的專利技術,使其更能適應工業環境中的變頻干擾,達到 穩定、正確的工作。
    優化的智能信號自適應處理,用戶無需任何電路調整。
    另外其顯著的特征是有內置可充電的Ni-H電池,充滿電可連續工作12小時。



    ?
    分享到:
    產品特點
    工作原理
    應用領域
    技術參數
    產品特點
    0.5%線性度
    中英文雙語窗口化操作
    0.2%重復性
    低電壓多脈沖平衡超聲波發射和接受專利
    內置數據累積器
    4路流量累積器
    0.5秒的累積周期
    100皮秒的時差測量分辨率
    內置數據記錄儀
    良好的抗干擾性



    工作原理
    TDS-100H型手持式超聲波流量計是用來測量封閉管路液體流量,它的傳感器是采用非接觸、附著式的,這樣就使安裝簡單易于操作。

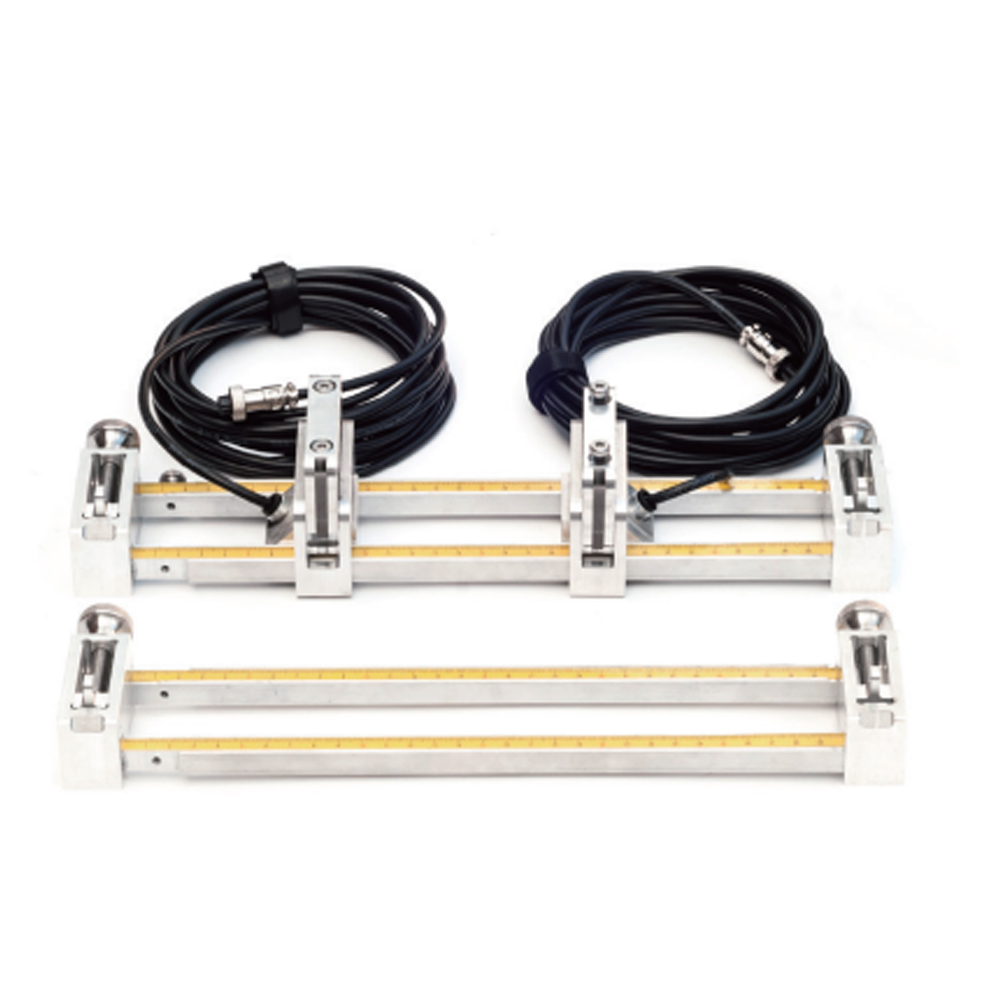

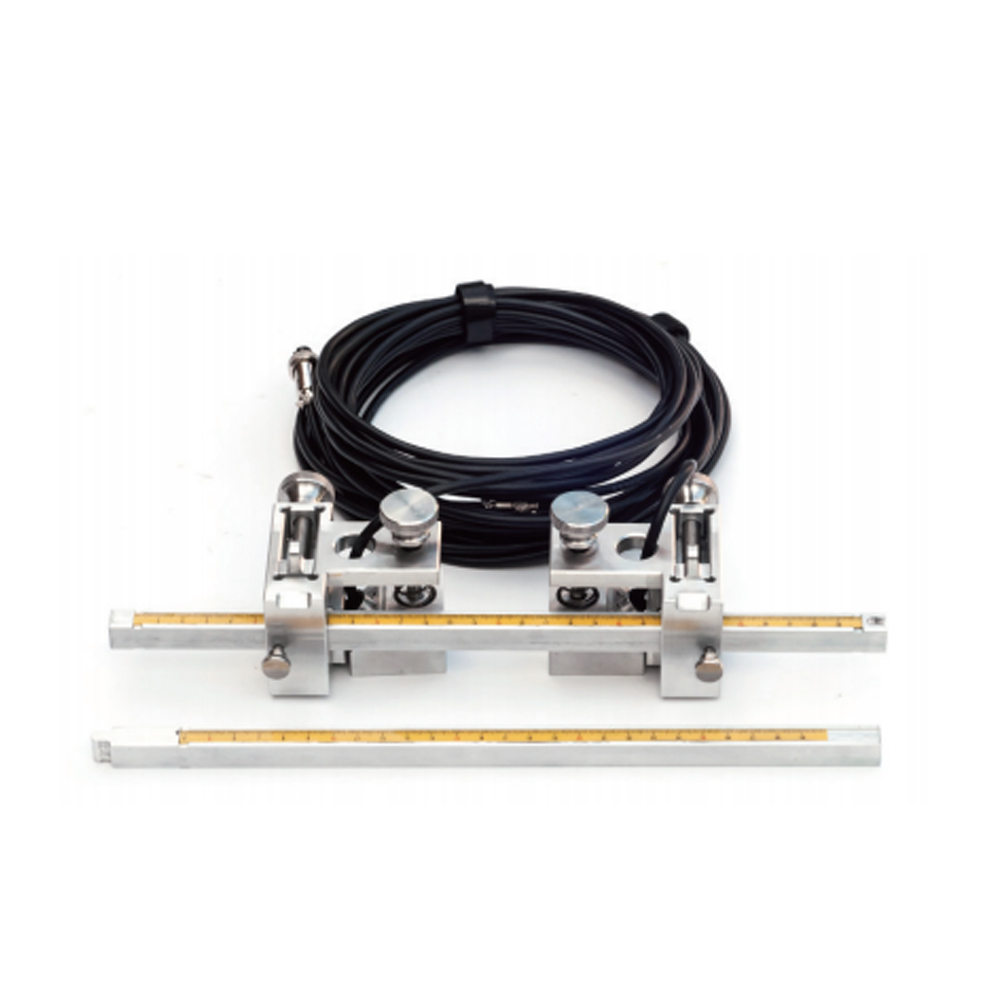

    TDS-100H型手持式超聲波流量計的兩個傳感器具有收、發兩用的特點。使用者將兩 個傳感器按照一定距離附著在管道外側即可,可以使用兩次聲程的V法,四次聲程的W法, 或者采用聲波直接穿過被測管路的相對安裝的Z法。使用者可基于被測管路和流體的特點 來選擇采用何種方法。流量計控制兩個傳感器輪流接收和發射超聲波并測量器其間的傳 播時間,計算時間差值,得到的時差與流體的流速由直接的關系
    應用領域
    QTDS-C100H型超聲波流量計已成功的應用于各行業的計量工作。測量范圍20-6000mm (0.5- 20英寸),各種流體:水、純水、污水、海水、化工流體、河水、燃料油等等。原因是這 種儀表采用了非接觸的測量方式,沒有活動機械部件,不受系統的壓力和惡劣環境的影響。 標準傳感器的上限溫度是110°C 超過此溫度請與廠家或供應商聯系。

    技術參數
    線性度 0.5%
    重復性 0.2%
    準確度 示值的± 1%o,流速 >0.2m/s
    響應時間 0-999秒,使用者任選。
    流速范圍 + 32 m/s
    管段尺寸 20mm-6000mm
    測量單位 米,英尺,立方米,升,立方英尺,美國加侖,英國加侖,油桶,
    美國液體桶,英國液體桶,美國兆加侖,使用者指定單位。
    累積器 7位正、負、凈累積器
    液體種類 各種液體
    安全性 設置值的鎖定,更改數據需解鎖。
    顯示 4x8中文或4x16英文
    通識接口 RS-232C,波特率75- 57600,同時兼容富士的超聲波流量計,也可
    應用戶的要求兼容其它產品。
    傳感器 標準Ml型,另有其它3種可供選擇。
    傳感器電纜 標準為5米x2,也可加長為10米x2。
    電源 3節AAA內置Ni-H電池,每次充滿電可持續工作12小時,100V-
    240VAC的適配器
    數據記錄 內置數據記錄儀可記錄2000行數據。
    手動累積器 7位,按鍵即可開始用于校準。
    外殼材料 阻燃ABS
    外形尺寸 100x66x20mm
    主機重量 516g(1.2 1bs)包括電池
    ?
